ITF-14 technická špecifikácia (rozmery)
Táto stránka zobrazuje oficiálne povolené rozmery vášho čiarového kódu ITF-14 pre prepravné krabice / kontajnery.

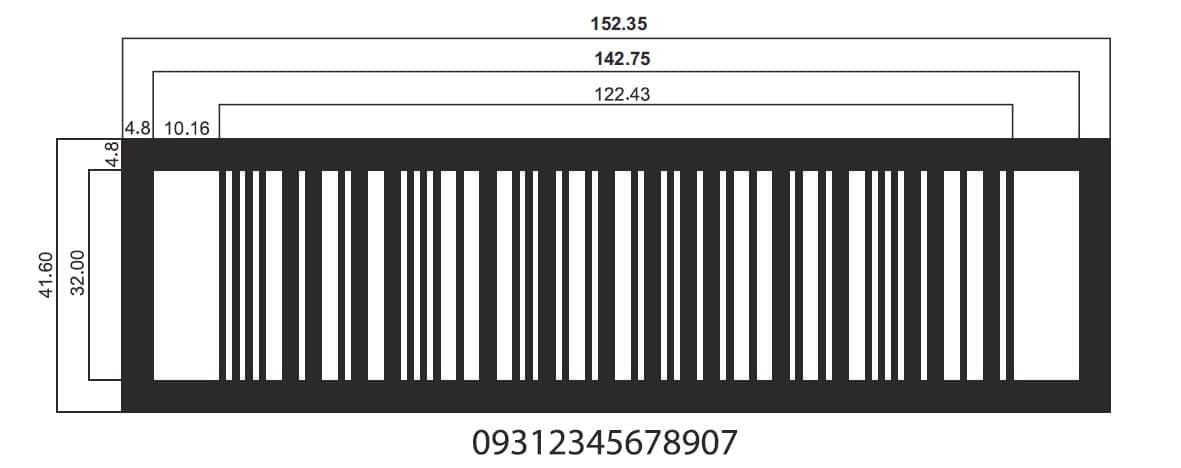

Rozmery/veľkosti grafiky kódu v obrázku dole sú uvedené v milimetroch.
Horné a spodné lišty sú povinné, zatiaľ čo zvislé lišty sú voliteľné.
Zväčšenie:
Možný rozsah zväčšenia grafiky čiarového kódu ITF-14, ktorá je určená pre automatické skenovanie (General Distribution Scanning), je medzi 50 a 100% originálnej veľkosti. V iných skenovacích prostrediach je možná variácia veľkosti v rozmedzí 25-100% originálnej veľkosti.
Pri tlači na vlnitú lepenku musí byť veľkosť grafiky čiarového kódu ITF-14 nad 62,5% štandardnej veľkosti.
Výška grafiky čiarového kódu ITF-14:
Minimálna výška grafiky čiarového kódu v prostredí automatického skenovania (General Distribution Scanning) je 32 mm. V iných skenovacích prostrediach by mala byť výška lišty pokiaľ možno čo najvyššia. Minimálna výška grafiky kódu ITF-14 je 13 mm, avšak dobrou praxou je zabezpečiť, aby výška kódu bola čo možno najbližšie 32mm.
Pomer šírky čiar:
Štandardný pomer šírky čiar je 2,5 : 1. Prijateľný rozsah tohto pomeru je medzi 2,25 : 1 a 3 : 1.
Interpretácia kódu čitateľná človekom:
Písmo, veľkosť písma a jeho umiestnenie nie sú špecifikované, ale mali by byť vytlačené vo vhodnom v pomere ku zvyšku čiarového kódu. Uprednostňuje sa, aby sa písmo zobrazovalo pod čiarovým kódom.
| Zväčšenie | X-Dimenze | Šírka | Výška čiar | Tiché zóny |
| 25% | 0.25 | 30.62 | 13 | 2.54 |
| 30% | 0.3 | 36.73 | 13 | 3.05 |
| 35% | 0.36 | 42.85 | 13 | 3.56 |
| 40% | 0.41 | 48.97 | 13 | 4.06 |
| 45% | 0.46 | 55.09 | 13 | 4.57 |
| 50% | 0.51 | 61.21 | 32 | 5.08 |
| 55% | 0.56 | 67.34 | 32 | 5.59 |
| 60% | 0.61 | 73.46 | 32 | 6.1 |
| 62.50% | 0.64 | 76.52 | 32 | 6.35 |
| 65% | 0.66 | 79.58 | 32 | 6.6 |
| 70% | 0.71 | 85.7 | 32 | 7.11 |
| 75% | 0.76 | 91.82 | 32 | 7.62 |
| 80% | 0.81 | 97.94 | 32 | 8.13 |
| 85% | 0.86 | 104.06 | 32 | 8.64 |
| 90% | 0.91 | 110.19 | 32 | 9.14 |
| 95% | 0.97 | 116.31 | 32 | 9.65 |
| 100% | 1.02 | 122.43 | 32 | 10.16 |
Dimenzie sú v milimetroch.
Odporúča sa nechať pre tiché zóny viac miesta ako je uvedené minimum pre prípad problémov s tlačou.
Názvoslovie:
General Distribution Scanning Environment – Ide o automatizované skenovanie strojom, pri ktorom skenovaná položka prechádza okolo na dopravnom páse.
Iné skenovacie prostredie Other Scanning Environments – zvyčajne sa jedná o ručné skenery.
Pomer šírky čiar Bar Width Ratio – týka sa pomeru širokých modulov k úzkym modulom v ITF-14. Široký modul by mal byť 2,5 násobok šírky úzkeho modulu.
Tiché zóny Quiet Zones –biele miesta na oboch stranách čiar čiarového kódu.
